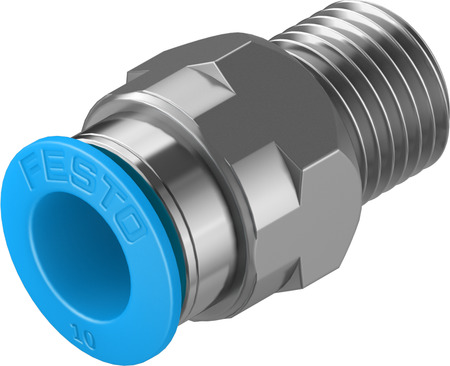

FESTO接頭,費斯托153007結構大圖
FESTO接頭主要特性：
管接頭(連接件)和帶有推入式接口和倒鉤式接口的管線連接元件
插入式接頭和接頭的典型外形，包括直列式 L, T, X和Y形
也包括特殊附件 例如： 堵頭.
輕松地選擇正確的接頭。QuickStar 系列為各種連接提供的解決方案。
使用方便的快插接頭系列產品包括超過 1000 種標準接頭和功能性接頭。
小型化快插接頭，在有限空間內實現元件密度zui大化。
用于溫度范圍zui高為 80 °C 以及壓力范圍zui高為 14 bar 的氣動應用場合。
氣管外徑∅有 2, 3, 4 和 6 mm，帶連接螺紋 M3, M5, M6, M7, Rx 和Gx。
多種快插接頭可選，用于溫度范圍zui高為 80 °C 以及壓力范圍zui高為 14 bar 的氣動應用場合。
氣管外徑∅ 有 4, 6, 8, 10, 12, 16 和22 mm，帶連接螺紋 Rx … R½和 Gx … G¾。
聚丙烯接頭，用于有介質影響的場合。用于溫度范圍zui高為60 °C 以及壓力范圍zui高為 10 bar的氣動應用場合。
氣管外徑∅有 4, 6, 8, 10 和 12 mm，帶連接螺紋 Rx … R½。
要確保內部密封牢不可動、不被損壞的前提是讓氣管氣口平整，且無毛刺。
1) 插入氣管直至終擋。確保氣管插入內部密封很重取決于氣管和密封公差位置，氣管與密封的接觸會被誤認為觸及終擋。
2) 輕拉氣管，看氣管接頭是否牢靠。
1) 按下解鎖環保持住，就能輕松拔出氣管。小心地從螺紋接頭里拔出氣管。
FESTO接頭注意：
所有 R 帶有密封涂層，取代了傳統的密封圈。
用手將接頭擰入 R 螺紋，用扳手轉動 1 或 2圈緊固。接頭zui多可重復安裝五次。
多次擰入 R 螺紋時，您必須確保密封涂層因磨損而脫落下的微粒不會進入氣源系統中。
FESTO快插接頭分部型號：
130830 QSMLV-M5-3-I 130831 QSMLV-M5-4-I
153167 QSSF-y-8-B 153169 QSSF-y-10-B
153170 QSSF-y-12-B 153171 QSSF-½-12-B
186127 QSLL-Gx-4 133015 QSLL-Gx-4-100
186128 QSLL-Gx-6 133016 QSLL-Gx-6-100
186130 QSLL-Gx-8 133017 QSLL-Gx-8-100
186129 QSLL-G¼-6 186131 QSLL-G¼-8
186133 QSLL-G¼-10 132596 QSLL-G¼-12
186132 QSLL-Gy-8 186134 QSLL-Gy-10
186135 QSLL-Gy-12 186136 QSLL-G½-12
?FESTO接頭,費斯托153007結構大圖
產品型號：QS-1/4-10
